看看能不能超过50%

[复制链接]
发表于 2010-4-28 21:18 | 显示全部楼层 |阅读模式
802.3ad貌似不成功,单向传输时,只有一块在发,另一块在收


继续测试
我的恩山、我的无线 The best wifi forum is right here.
 楼主| 发表于 2010-5-9 19:00 | 显示全部楼层
本帖最后由 glk17 于 2010-5-31 16:51 编辑

实现是实现了,不过效果似乎不好
明天去公司试试大水管的效果
DualWAN DD-WRT.PNG

大水管测试:
有线和无线2路,有线峰值可以到4MB/s,无线峰值可以到2MB/s,但是总线估计是同一路共享带宽的
成功,但是感觉实现起来不是很顺利,要反复运行几遍
待会试试改改权重看看
dualwan wrt300n.PNG



【DD-WRT无线路由组网综合实战图文】—— 多级路由混合模式级联



前言:
之前帮一个朋友搞远程监控服务器,可以通过Internet外网访问到内部网络中的服务器,
由于距离较远,故他选择了多级路由有线、无线混合级联的模式。
这里用家中的几台路由重新模拟一下整个组网及测试过程。也方便有需要的网友查看。
但这里要强调一下,由于路由起到隔离的作用,所以路由级联需要设置静态路由,
另外远程访问及管理路由还需要开启Remote Access和DMZ(或端口映射),而且随级联级数增加变得更复杂。
所以,能不用路由级联,尽量不要用。尽可能使用交换机或网桥等二层设备组网连接。



设备及固件:
M  神州数码 DCAD-6010RA ADSL Modem (无路由功能,无管理IP)
R1 恩山 Linksys WRT 300N V1.1 (官方固件: v1.51.2 )
R2 恩山 Linksys WRT 150N V1  (DD-WRT v24-sp2 (04/09/09) mega - build 11898)
R3 友讯 DIR-655 A3 (官方固件:1.20EA)


网络结构:
M——<WAN-R1-LAN>))   ( (<WAN-R2-LAN>——<WAN-R3-LAN>——PC
有线:——
无线:))   ( ( 【注:这里采用的是不加密的Client模式,该模式和Repeater模式下不开虚拟AP可以看做是一样的】



具体设置:
准备工作:
    1.将每个路由做硬复位,恢复出厂设置。分别设置R1,R2,R3的管理IP(即LAN IP)为192.168.1.1/2.1/3.1
    2.根据上面的网络结构,将3个路由的有线部分先连接起来,无线部分待会设置。

R3设置:
    1.设置WAN口为静态IP(IP192.168.2.222,子网掩码255.255.255.0,网关192.168.2.1,DNS192.168.2.1)

    2.打开Tools—Admin界面,开启远程WEB管理,端口为83

    3.打开Advanced—Firewall Settings界面,关闭防火墙
    4.打开Advanced—Firewall Settings界面,为有线接入的那台PC开启DMZ


R2设置:
    1.设置WAN口为静态IP(IP192.168.1.222,子网掩码255.255.255.0,网关192.168.1.1,DNS192.168.1.1)

    2.打开Administration—Management界面,开启远程WEB管理,端口为82

    3.打开Security—Firewall界面,关闭防火墙

    4.打开Wireless—Basic Settings界面,设置无线模式为Client,SSID为R1的无线SSID,点应用生效之

    5.打开NAT/QoS—DMZ界面,开启DMZ为192.168.2.222

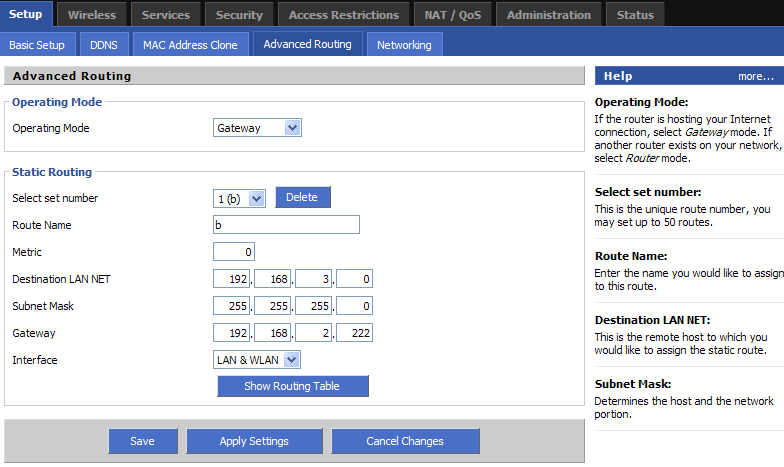

    6.打开Setup—Advanced Routing界面,设置静态路由(目的子网192.168.3.0/255.255.255.0,网关192.168.2.222,接口LAN&WLAN)


R1设置:

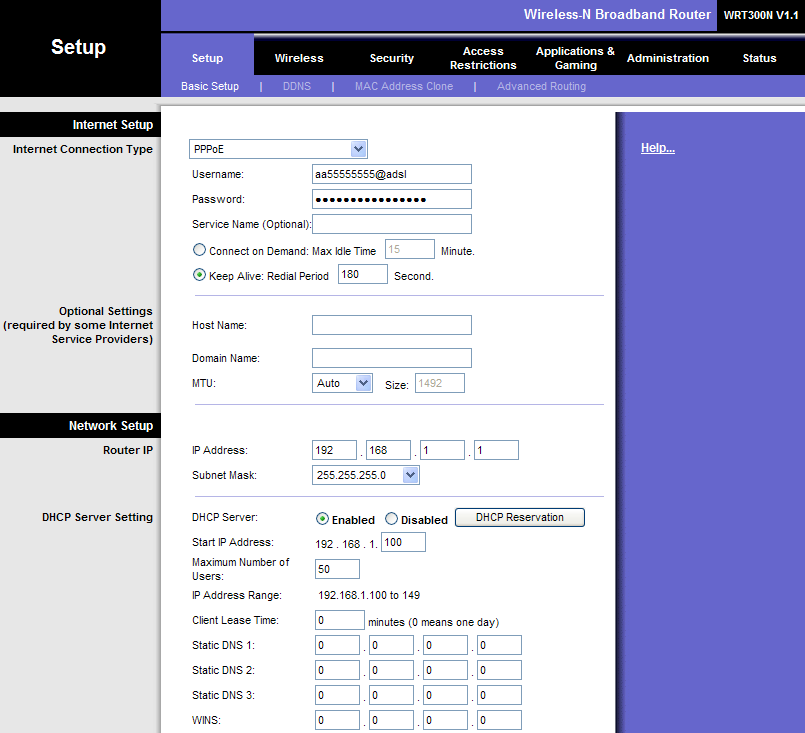

    1.设置WAN口为PPPoE拨号,填入ADSL账号及密码

    2.打开Administration—Management界面,开启远程WEB管理,端口为81(注意官方固件要求先更改路由初始密码)

    3.打开Security—Firewall界面,关闭防火墙(注意,关闭后还要手动去掉“阻止外网匿名请求”项)

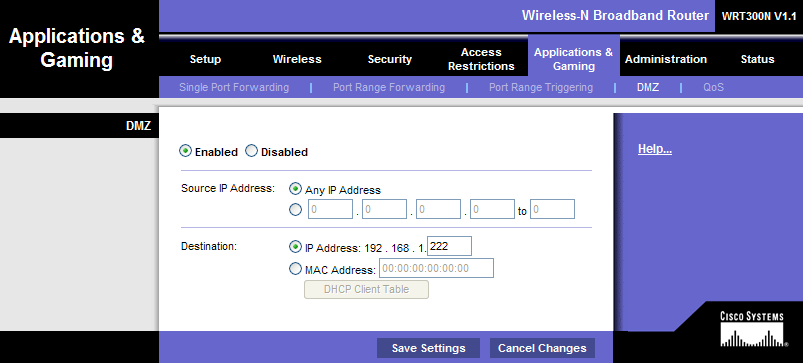

    4.打开Applications&Gaming—DMZ界面,开启DMZ为192.168.1.222

    5.打开Setup—Advanced Routing界面,设置静态路由(目的子网192.168.2.0/255.255.254.0,网关192.168.1.222,接口LAN&WLAN)


测试:
局域网内网测试:
1.从最低级路由到最高级路由(PC连R3):

2.从最高级路由到最低级路由(PC连R1):

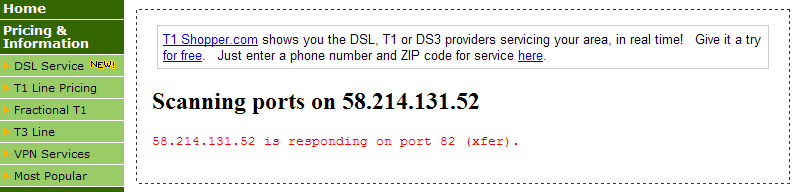

外网Internet测试:
这里用到了一个非常有用在线端口检测工具
http://www.t1shopper.com/tools/port-scan/
1.

2.

3.

4.

5.

6.
