MT7620A最强全接口套件32M+256M内存

nosuperman · 发表于 2014-12-23 16:40

核心板参数

联发科mt7620a apsoc方案，主频580Mhz
具有全网唯一2Gbit（265MByte）超大内存
256Mbit（32MByte）超大spi Flash
集成TF卡卡座
Micro USB电源
集成2.4G RF陶瓷芯片，不接外置天线也可使用。同时提供IPX天线座，可外接天线。

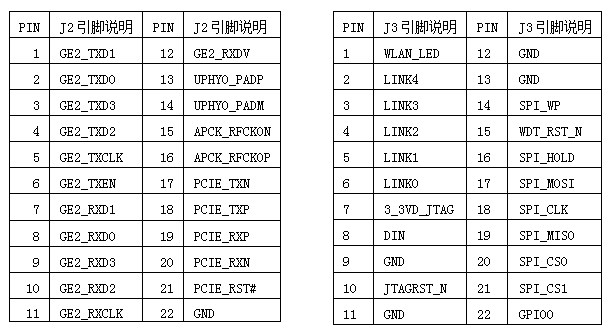

引脚定义

核心版引出所有外设IO口(2.0mm)，接口包括：

uart0/1
spi
i2c
sd/tf
nand
usb
pcie
ge0/1(千兆以太网)
5 port ethernet switch
jtag

本模块适合各类应用开发，可以轻松运行各种LAMP/LNMP架构Python或Php5程序

本模块可搭配本店的扩展底板

后续提供入门级OP开发配置支持

底板分3种套餐：

最简套餐
半焊接套餐
全焊接套餐

套餐配置价格表名称
说明
价格

最简套餐
仅焊电源，uart口x1，网口x1，USB直通x1
50

半焊接套餐
仅焊电源，uart口x1，网口x2(0,4)，USB直通x1，USB Hubx1
80

全焊接套餐
焊电源，uart口x1，网口x5，USB直通x1，USB Hubx2
120

手工焊接，比较花时间

补充内容 (2014-12-23 16:47):
这是最新的帖子

nosuperman · 发表于 2014-12-23 16:54

我把这个帖顶上去吧，费事大家看两个帖子。

nosuperman · 发表于 2014-12-23 17:13

补一下图，有些图贴不上来

gz85932 · 发表于 2014-12-23 19:49

这个怎么玩。。。。。

davy_one · 发表于 2014-12-23 20:09

完整全套买下来要150+120？

人生之际 · 发表于 2014-12-23 20:35

这是联发科送给路由器开发公司的开发板？还是你们公司自己打样的开发板？
肯定不是拿出来卖的商品版

nosuperman · 发表于 2014-12-23 21:06

对上面提问的各楼兄弟回复一下：
4#：
这个套件，是用来DIY和开发OPENWRT使用，一般的所谓开发板，都是各种成品的改成的。不方便做为开发扩展使用。

5#：
如果大家有较好的硬件，或者别的洞洞板之类的，可以只卖模块，用杜邦2.0MM来接线，进行测试。这个120元的底板，直接用把WAN口和4个LAN口全部引出，并加入了可断电控制的USB口。

，兄弟，120元的板子上，集成了两个USB HUB，这样可以至少扩7个USB控制的设备。全部IO口引出，是方便进行物联网（与单片机等）进行控制的。本着全能开发板的原则的。要知道，现在刚出来，除了一些较核心的OPENWRT开发群外，其他地方没有说。
随带说一下，现在量小，很多是手工焊的，用料全部很认真（不用低质的器件）。本人常焊到眼花

。

6#：
这是非官方的开发板，是我们使用的主模块，配上基本、扩展开发用的底板为主线。参与此产品出来，都是为了让大家都好的玩好OPENWRT的人。

话外音：
这个东西，慢慢会放出很多技术上的东西。希望大家玩好。特别是一些有意思的技术，如LUCI2等。

火鸟 · 发表于 2014-12-23 21:36

可惜没有5G，有的话就入手玩玩了，这个焊接小意思，没一点难度

chkai1981 · 发表于 2014-12-23 22:09

我的极贰早就改成256M内存了{:soso_e113:}

nosuperman · 发表于 2014-12-23 22:11

7#：
嗯，这个可以当开发板玩的，基本上接口引出，方便大家集成。

nosuperman · 发表于 2014-12-23 22:16

9#：
嗯，手工改一些成品是最简单的方法，主要是看兄弟们都开发什么。如果是做一些特殊用途，成品的东西，就有限制。比如说，这个板子上，USB的5V上，全部设有跳线？干什么的呢？多此一举？
不是，是可以在上面接上继电控制，可以让它对小型单片机刷固件。换句话来说，可以利用OPENWRT的易编程性，完成对其它产品的升级等控制。

modi5156 · 发表于 2014-12-25 04:38

看不见图啊

nosuperman · 发表于 2014-12-25 15:19

可能是淘宝CDN的关系，我直接链的那边的图

rwshui · 发表于 2014-12-26 03:06

有没5g的方案

zhudadragon · 发表于 2014-12-26 11:48

引脚引出来是好，但我觉得把功能脚都归类好并把相应功能都做出来会更好，例如千兆功能，5G功能，SD卡功能，USB功能等等
